Nissan Qashqai 2023 Manual
6.3.1.1. Vistas disponíveis
As linhas de referência da distância e da largura do veículo devem ser utilizadas apenas como referência quando o veículo se encontra numa superfície plana e pavimentada. A distância aparente observada no ecrã serve apenas de referência e pode diferir da distância real entre os objectos visualizados e o veículo.
Utilize as linhas apresentadas e a vista aérea como referência. As linhas e a visão aérea são condicionadas em grande medida pelo número de ocupantes, nível de combustível, posição do veículo, estado do piso e inclinação da estrada.
Se os pneus forem substituídos por outros de dimensões diferentes, é possível que as linhas de percurso previsto e a vista aérea sejam apresentadas incorrectamente.
Quando conduzir o veículo numa subida, os objectos visualizados no monitor encontram-se mais afastados do que aparentam. Quando descer uma encosta, os objectos visualizados no monitor encontram-se mais próximos do que aparentam.
Os objectos na vista traseira correspondem a uma imagem inversa quando comparados ao observado nos espelhos retrovisores e exteriores.
Utilize os espelhos ou olhe directamente para avaliar correctamente as distâncias em relação aos outros objectos.
A distância entre os objectos apresentados pela visão traseira difere em termos de percepção de distâncias devido à utilização de uma lente grande angular.
Em estradas com neve ou escorregadias, pode haver uma diferença entre a linha de percurso previsto e a real.
A largura do veículo e as linhas de percurso previsto são mais largas do que a largura e o percurso real.
Visão dianteira e traseira
São apresentadas no monitor linhas de referência que indicam a largura aproximada do veículo e as distâncias entre objectos e os contornos da carroçaria (A).
Linhas de referência de distância:
Indica as distâncias a partir da carroçaria.
Linha vermelha (1): cerca de 0,5 m (1,5 pés)
Linha amarela (2): cerca de 1 m (3 pés)
Linha verde (3): cerca de 2 m (7 pés)
Linha verde (4): cerca de 3 m (10 pés)
Linhas de referência da largura do veículo (5):
Indica a largura do veículo.
Linhas de percurso previsto (6):
Indica o percurso previsto durante a utilização do veículo. As linhas de percurso previsto deslocam-se dependendo de quanto o volante é rodado. As linhas de percurso previsto da vista traseira não são apresentadas enquanto o volante estiver na posição com as rodas em linha recta.
A visão dianteira não será apresentada quando a velocidade do veículo for superior a 10 km/h (6 MPH).
Quando o monitor apresenta a visão dianteira e o volante é rodado cerca de 90 graus ou menos a partir da posição neutra, as linhas de percurso previsto em linha recta (6) são apresentadas. Quando o volante é rodado cerca de 90 graus ou mais, é apresentada apenas a linha de percurso previsto no lado oposto da rodagem.

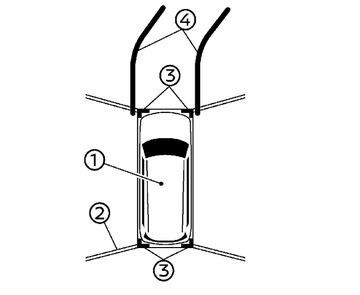

Vista aérea
A vista aérea mostra a perspectiva por cima do veículo, o que ajuda a confirmar a posição do mesmo e o percurso previsto até a um lugar de estacionamento.
O ícone do veículo (1) indica a posição do veículo. Tenha em atenção que a distância entre objectos apresentada na vista aérea é diferente da distância real.
As áreas entre as vistas de câmara (2) (consoante equipamento) são indicadas a preto.
Após a ignição ser colocada em ON, a área invisível (2) (consoante equipamento) é destacada a amarelo durante alguns segundos após a apresentação da vista aérea.
Os marcadores âmbar (3) são apresentados quando o sonar é desligado ou o sonar não está disponível no canto.
As linhas de percurso previsto (4) indicam o percurso previsto durante a utilização do veículo.
Os objectos na vista aérea são apresentados a uma distância superior à distância real.
Os objectos altos, como um passeio ou um veículo, podem estar desalinhados ou não ser apresentados na união das visões.
Os objectos que estão acima da câmara não podem ser apresentados.
A vista aérea pode ficar desalinhada quando a posição da câmara muda.
Uma linha no solo pode ficar desalinhada e não é vista como uma linha recta na união das visões. O desalinhamento aumenta à medida que a linha se afasta do veículo.
Visão lateral dianteira
Linhas de referência:
As linhas de referência que indicam a largura aproximada e a extremidade dianteira do veículo são apresentadas no monitor.
A linha da parte dianteira do veículo (1) apresenta a parte dianteira do veículo.
A linha da parte lateral do veículo (2) apresenta a largura do veículo, incluindo os espelhos exteriores.
As extensões (3) das linhas das partes dianteira (1) e lateral (2) são apresentadas com uma linha pontilhada verde.
A luz indicadora de mudança de direcção pode assemelhar-se à linha da parte lateral do veículo. Isso não constitui uma avaria.
Vista dianteira ampla/traseira ampla
Enquanto a vista dianteira/vista traseira mostra uma vista normal nos ecrãs divididos, a vista dianteira ampla/traseira ampla apresenta uma área mais alargada de todo o ecrã e permite verificar os cantos de ângulo morto nos lados direito e esquerdo.
Linhas de referência de distância (1) - (4):
Indica as distâncias a partir da carroçaria.
Linha vermelha (1): cerca de 0,5 m (1,5 pés)
Linha amarela (2): cerca de 1 m (3 pés)
Linha verde (3): cerca de 2 m (7 pés)
Linha verde (4): cerca de 3 m (10 pés)
Linhas de referência da largura do veículo (5):
Indica a largura aproximada do veículo.
Linhas de percurso previsto (6):
Indica o percurso previsto durante a utilização do veículo. As linhas de percurso previsto deslocam-se dependendo de quanto o volante é rodado. As linhas de percurso previsto da vista ampla traseira não são apresentadas enquanto o volante estiver na posição com as rodas em linha recta.
A vista dianteira ampla não será apresentada quando a velocidade do veículo for superior a 10 km/h (6 MPH).
Quando o monitor apresenta a vista dianteira ampla e o volante é rodado cerca de 90 graus ou menos a partir da posição neutra, as linhas de percurso previsto em linha recta (6) são apresentadas. Quando o volante é rodado cerca de 90 graus ou mais, é apresentada apenas a linha de percurso previsto no lado oposto da rodagem.
